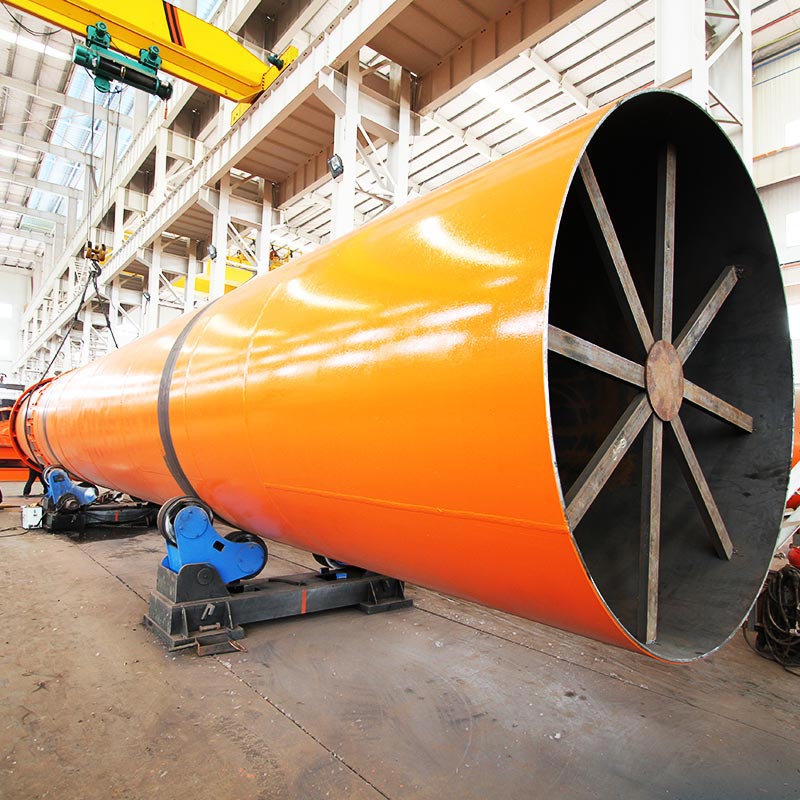

烘干机

烘干机

  • 【筒径×筒长】
    Φ1.2×8.0m-Φ3.6×28m
  • 【生产能力】
    1.9-76.0t/h
  • 【适合物料】
    各种矿石、矿渣、煤泥、脱硫石膏等。
  • 【应用领域】
    主要用于选矿、建材、冶金、化工等部门烘干一定湿度或粒度的物料。
全国24小时销售热线:0371-67772727
在线咨询

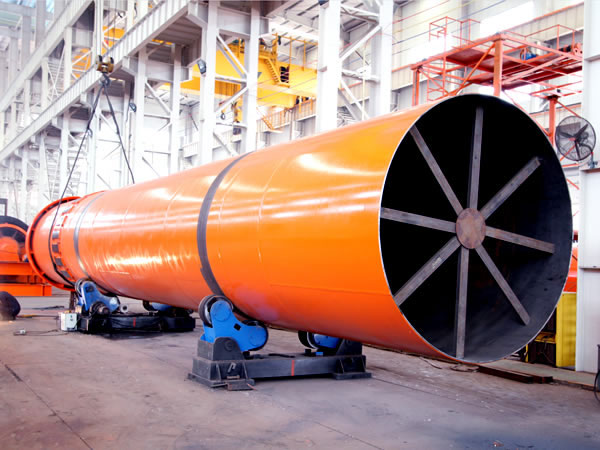

烘干机介绍

回转烘干机是物料加热干燥装置。同轴套列的回转筒体中的物料由螺旋叶片和间断螺旋扬料板在内外筒体间折返和扬料过程中得到烘干。套筒套列结构使烘干机长度 可成倍缩短,由于散热面大幅减少,以致热耗降低,而倍增的热交换面使热效大大提高。对不能触烟的物料,多筒式回转烘干机在内外筒中分别提供内烟管和环形烟 管,各烟管间用径向烟道沟通,同样高效节能。不难看出,对热料和冷介质而言,则本机成为套筒式回转冷却机。

烘干机应用范围

烘干机对物料的适应性强,可以烘干各种物料,它是水泥厂用于烘干石灰石、粘土、煤粉及混合材料的设备、也用于冶金、矿山、电力、化工、食品等部门。回转烘干机是水泥厂常用的烘干设备。且设备操作简单可靠,防尘密封好,维修方便,故得到普遍采用。

烘干机也可应用用于复混肥生产,烘干一定湿度和粒度肥料,同时也可用于其他物料烘干,该机扬料板分布及角度设计合理,性能可靠,因而热能利用率高,干燥均匀,清理物料次数少,适用维修方便等特点。

烘干机工作原理图

技术参数

规格(m)
(直径×长度)
筒体容积
(m³)
生产能力
(t/h)
安装斜度
(%)
最高进气温度
(℃)
主电动机
(kw)
总重量
(t)
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135

间接传热烘干机

    筒径×筒长   项目 外筒内径(mm) 内筒内径(mm) 筒体长度(m) 筒体容积(m³) 筒体斜度 扬料板型式 最高进气温度(℃) 外形尺寸(m)
Φ1.5×15m 1500 500 15 20.27 3-5% 升举式 850 16.2×2.7×2.7
Φ1.5×17m 17 22.97 18.2×2.7×2.7
Φ1.5×19m 19 25.68 20.0×2.9×2.9
Φ1.8×21m 1800 650 21 35.91 3-5% 升举式 850 22.5×2.7×2.7
Φ1.8×23m 23 39.33 24.5×2.9×2.9
Φ1.8×25m 25 42.75 26.5×2.9×2.9
Φ2.2×21m 2200 800 21 58.10 3-5% 升举式 850 ----
Φ2.2×23m 23 63.61
Φ2.2×25m 25 69.15
规格(m)
(直径×长度)
生产能力
(t/h)
最高进气温度
(℃)
Φ1.2×8.0 1.9-2.4 700-800
Φ1.2×10 2.4-3.0 700-800
Φ1.5×12 4.5-5.7 700-800
Φ1.5×14 5.3-6.6 700-800
Φ1.5×15 5.7-7.1 700-800
Φ1.8×12 6.5-8.1 700-800
Φ1.8×14 7.6-9.5 700-800
Φ2.2×12 9.7-12.2 700-800
Φ2.2×14 11.4-14.2 700-800
Φ2.2×16 13.0-16.2 700-800
Φ2.4×14 13.5-16.9 700-800
Φ2.4×18 17.4-21.7 700-800
Φ2.4×20 19.3-24.1 700-800
Φ2.4×22 21.2-26.5 700-800
Φ2.6×24 27.2-34.0 700-800
Φ3.0×20 30.1-37.7 700-800
Φ3.0×25 37.7-47.1 700-800
Φ3.2×25 42.9-53.6 700-800
Φ3.6×28 60.8-76.0 700-800

间接传热烘干机

    筒径×筒长
  项目
内筒内径
(mm)
最高进气
温度(℃)
Φ1.5×15m 500 850
Φ1.5×17m
Φ1.5×19m
Φ1.8×21m 650 850
Φ1.8×23m
Φ1.8×25m
Φ2.2×21m 800 850
Φ2.2×23m
Φ2.2×25m
