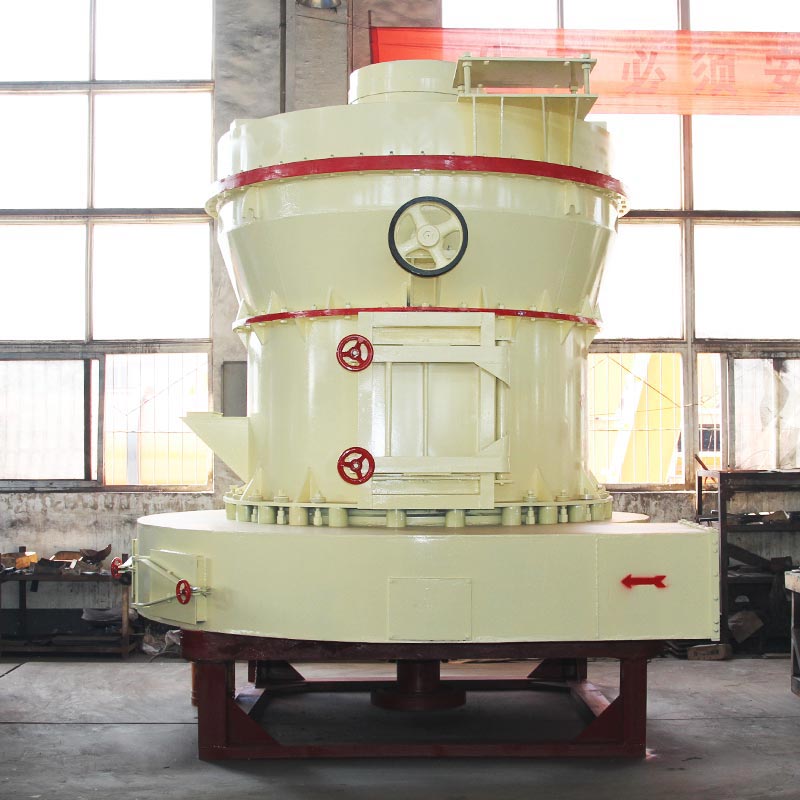

雷蒙磨粉机

雷蒙磨粉机

  • 【进料粒度】
    ≤15-≤30mm
  • 【生产能力】
    2-120t
  • 【适合物料】
    重晶石、方解石、钾长石、滑石、大理石、石灰石、白云石、莹石、石灰、活性白土、活性炭、膨润土、高岭土等。
  • 【应用领域】
    广泛用于莫氏硬度不大于9.3级,湿度在6%以下的非易燃易爆的矿产、化工、建筑等行业的高细制粉加工
全国24小时销售热线:0371-67772727
在线咨询

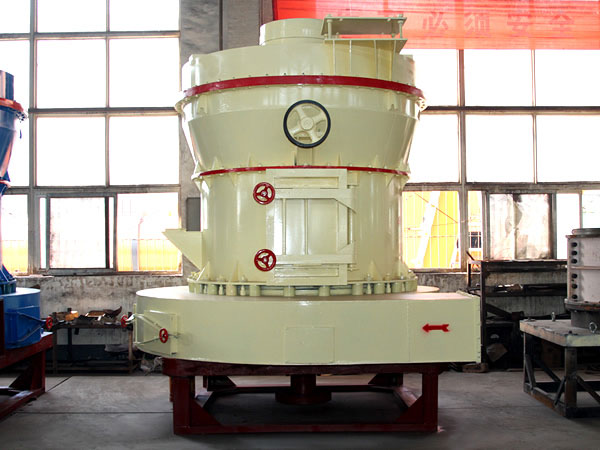

雷蒙磨粉机简介

红星雷蒙磨粉机从外形看像一个钢制容器竖立,有进风、出风口,中部有进料口。外形与MPS磨有些近似。雷蒙磨磨棍回转中心线是直立的,MPS磨磨棍回转中心线是近似水平的。

本机广泛适用于重晶石、方解石、钾长石、滑石、大理石、石灰石、白云石、莹石、石灰、活性白土、活性炭、膨润土、高岭土、水泥、磷矿石、石膏、玻璃、保温材料等莫氏硬度不大于9.3级,湿度在6%以下的非易燃易爆的矿产、化工、建筑等行业300多种物料的高细制粉加工,R型雷蒙磨粉机成品粒度80—325目范围内任意调节,部分物料最高可达2000目。

磨机下部有电机带动内部磨棍与磨盘旋转将需磨物料粉碎或研磨,通过进风口的风将成品物料吹起,磨机内部上部有分离器,可将粗细粉进行分离,然后经由通过磨机的风由出风口带出收集。

悬辊式雷蒙磨其型号有 3R1410、1815、2115、2615、2714、2715、2716、3016、4R2715、3016、3116、3216 、5R4119、5R4121及6R4427是适应中小型矿山、化工、建材、冶金、耐火材料、制药、水泥等行业的高效闭路循环的高细制粉设备,是代替球磨机加工粉末的一种新型磨粉机,产量能耗均达到国家标准,居国内先进水平,备受各行业用户的好评。

该产品采用国外同类产品的先进结构,并在大型雷蒙磨的基础上更新改进设计而成。该设备比球磨机效率高、电耗低、占地面积小,一次性投资少。磨辊在离心力的作用下紧紧地碾压在磨环上,因此当磨辊、磨环磨损到一定厚度时并不影响成品的产量与细度。磨辊、磨环更换周期长、从而剔除了离心粉碎机易损件更换周期短的弊病。

该机的风选气流是在风机—磨壳—旋风分离器—风机内循环流动作业的,所以比高速离心粉碎机粉尘少,操作车间清洁、环境无污染。

雷蒙磨粉机主要结构

该机结构(附安装联接示意图)主要由主机、分析机、鼓风机、成品旋风分离器、管道装置、电机等组成。其中主机由机架、进风蜗壳、铲刀、磨辊、磨环、罩壳及电机组成。辅助设备有颚式破碎机 、斗式提升机、电磁振动给料机、电控柜等,用户可以根据现场情况灵活选择。

雷蒙磨粉机工作原理

雷蒙磨粉机工作时将大块状原材料破碎到所需的进料粒度后,由斗式提升机将物料输送到储料仓,然后由电磁振动给料机均匀地送到主机的磨室内,进入到磨室内的物料被铲刀铲起进入磨辊与磨环之间被研碎、鼓风机将空气从分流盘吹入研磨室,把粉碎粉末送到分析室、经过由调速电机通过传动装置带动旋转的分析叶轮的分选,大颗粒物料落回磨室、重新研磨、合格的细粉末随气流进入成品旋风集粉器,与空气分离后,从卸料口排出为成品。主机工作过程中,铲刀系统起到了非常重要的作用。其位于磨辊下端,铲刀与磨辊同转过程中把物料铲起抛喂入磨辊辊环之间,形成垫料层,该料层受磨辊旋转产生向外的挤压力将物料碾碎,由此达到制粉目的。

技术参数

型号
参数
4525 4119
进料粒度(mm) ≤30 ≤25
成品粒度(mm) 0.044-0.173 0.044-0.173
不同物料细度班产(t) 16-176 8-78
中心轴转速(r/min) 82 105
磨环直径(mm) 1770 1400
磨辊直径(mm) 450 410
磨辊高度(mm) 250 190
主机电机 Y315M-4-132 Y280S-4-75
风机电机 Y315M-4-132 Y280S-4-75
分析器电机 YCT250-4A-18.5 YCT200-4B-7.5
型号
参数
进料粒度
(mm)
成品粒度
(mm)
4525 ≤30 0.044-0.173
4119 ≤25 0.044-0.173
