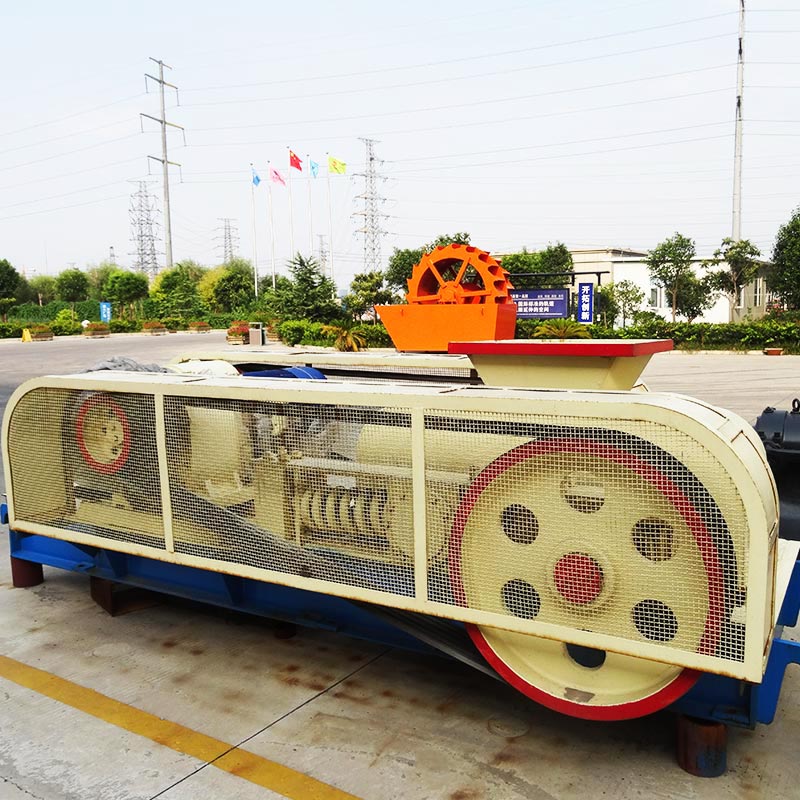

对辊式破碎机

对辊式破碎机

  • 【进料粒度】
    ≤25-≤100mm
  • 【生产能力】
    5-100t/h
  • 【适合物料】
    河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、煤矿石等。
  • 【应用领域】
    适用于冶金、建材、耐火材料等工业部门中、高等硬度物料的破碎
全国24小时销售热线:0371-67772727
在线咨询

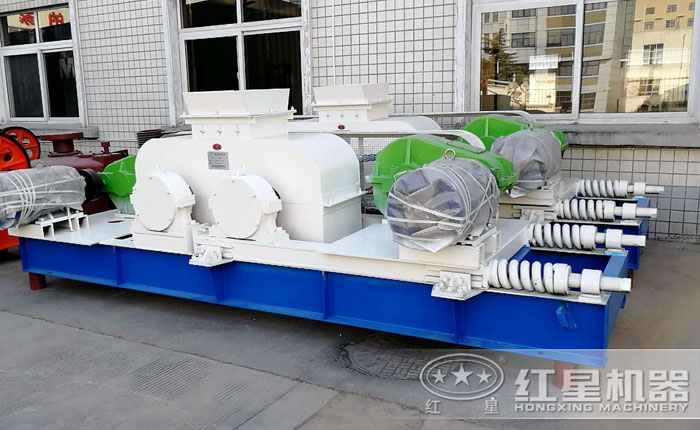

对辊式破碎机介绍

对辊式破碎机,又叫对辊破碎机、对辊机,是矿山开采中一种常用的矿石破碎设备。该系列对辊式破碎机主要由辊轮组成、辊轮支撑轴承、压紧和调节装置以及驱动装置等部分组成。

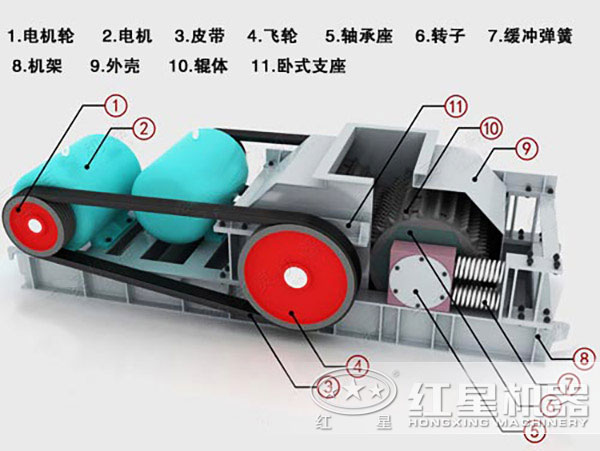

对辊式破碎机结构组成

1、该系列对辊式破碎机主要由辊轮组成、辊轮支撑轴承、压紧和调节装置以及驱动装置等部分组成。

2、出料粒度的调节:两辊轮之间装有楔形或垫片调节装置,楔形装置的装有调整螺栓,当调整螺栓将楔块向上拉起时,楔块将活动辊轮顶离固定轮,即两辊轮间隙变大,出料粒度变大,当楔块向下时,活动辊轮在压紧弹簧的作用下两轮间隙变小,出料粒度变小。垫片装置是通过增减垫片的数量或厚薄来调节出料粒度大小的,当增加垫片时两辊轮间隙变大,当减少垫片时两辊轮间隙变小,出料粒度变小。

3、驱动机构是由两个电动机,通过三角皮带传动到槽轮上拖动辊轮,按照相对方向运动旋转。在破碎物料时,物料从进料口通过辊轮,经碾压而破碎,破碎后的成品从底架下面排出。

4、为了安全,传动部分应根据实际情况自行安装安全罩。

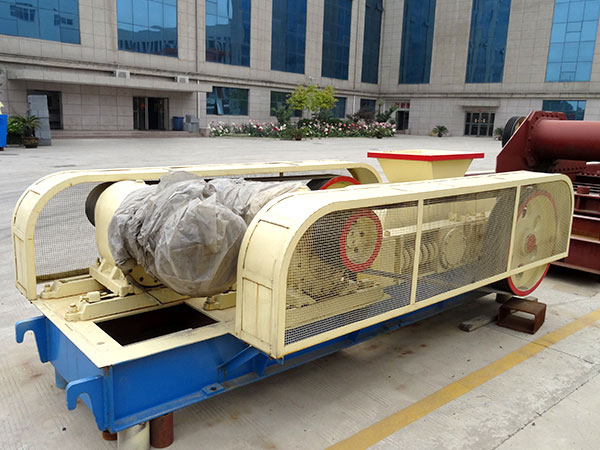

对辊式破碎机性能优势

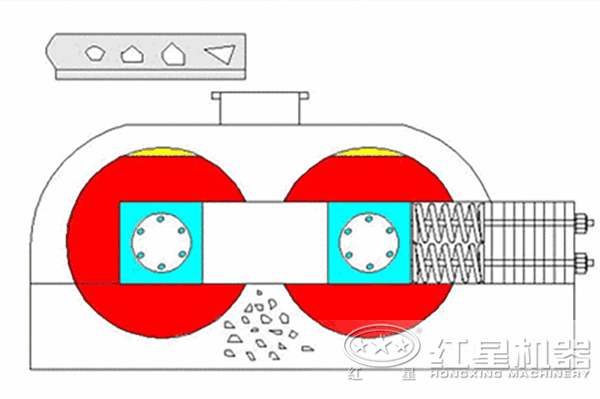

对辊式破碎机工作原理图

对辊式破碎机注意事项

1、要加强给矿的除铁工作 。非破碎物(钎头等物)掉入双辊间会损坏破碎机,以致造成停车事故。所以在破碎机前应安装除铁装置。

2、粘性物料容易堵塞破碎空间,在处理堵塞故障应停车处理,不可在运转中进行捅矿。

3、当处理的物料含大块较多时,要注意大块矿石容易从破碎空间挤出来 ,以防伤人或损坏设备。

4、双辊破碎机运转较长时间后,由于辊面的磨损较大,会引起产品粒度过细,这时要注意调整排矿口或对设备进行检修。

5、加强对双辊破碎机设备的检查 ,对设备的润滑部位要按时加油 ,保持设备良好的润滑状态。

技术参数

型号 2PG0425 2PG0640 2PG0740 2PG0850 2PG1060 2PG1260 2PG1560
辊直径(mm) Ф400 Ф600 Ф700 Ф800 Ф1000 Ф1200 Ф1500
辊宽(mm) 250 400 400 500 600 600 600
入料粒度(mm) ≤25 ≤25 ≤25 ≤25 ≤30 ≤30 ≤30
排料口(mm) 2-8 2-8 2-8 2-8 2-10 2-10 2-10
处理能力(t/h) 5-10 10-20 15-30 20-40 30-50 40-70 60-110
配动力型号 Y132M-6 Y180L-6 Y200L-4 Y225M-4 Y250M-4 Y315M-6 Y315L-6
电机功率(kw) 5.5×2 15×2 30×2 45×2 55×2 75×2 110×2
总重量(t) 2.2 5.9 9.8 13.5 17.2 28.5 39.3
型号 辊直径(mm) 入料粒度(mm) 处理能力(t/h)
2PG0425 Ф400 ≤25 5-10
2PG0640 Ф600 ≤25 10-20
2PG0740 Ф700 ≤25 15-30
2PG0850 Ф800 ≤25 20-40
2PG1060 Ф1000 ≤30 30-50
2PG1260 Ф1200 ≤30 40-70
2PG1560 Ф1500 ≤30 60-110
