矿石磁选设备

矿石磁选设备

  • 【进料粒度】
    0-3mm
  • 【生产能力】
    10-280t/h
  • 【适合物料】
    磁铁矿,褐铁矿,赤铁矿,锰菱铁矿,钛铁矿,黑钨矿,锰矿,碳酸锰矿
  • 【应用领域】
    适用于粒度3mm以下的矿石的湿式和干式磁选,也用于煤、非金属矿、建材等物料的除铁作业
全国24小时销售热线:0371-67772727
在线咨询

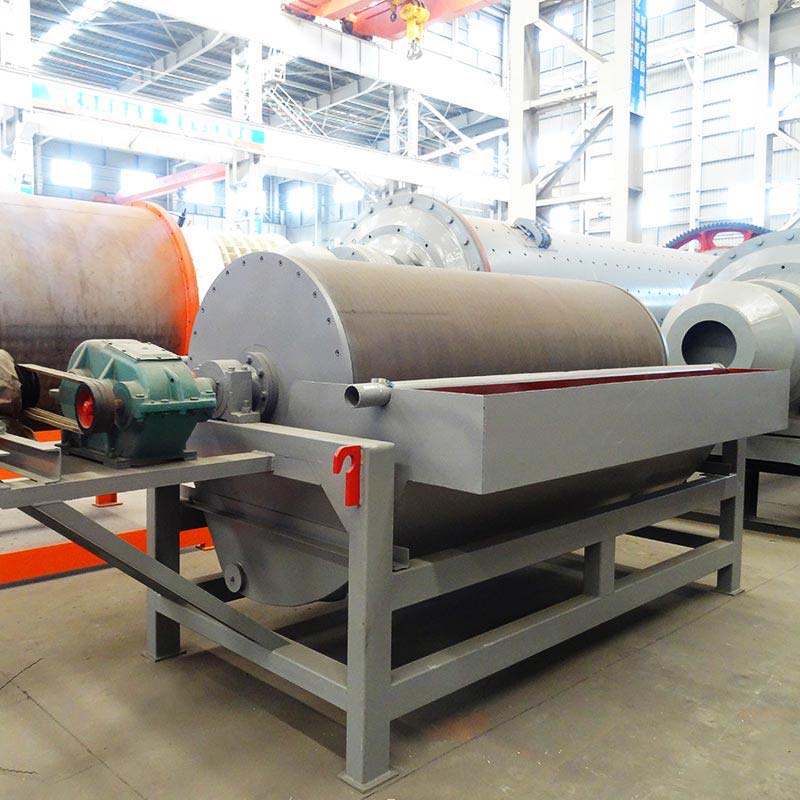

矿石磁选设备介绍

矿石磁选设备是指根据矿石的磁性特征,利用磁性设备将含有磁性的材料从其他材料中分离出来,用来进行这种操作的设备机械就叫磁选设备,一般用作磁铁矿等磁性矿产的生产筛选。矿石磁选设备一般也叫做矿石磁选机,矿石磁选机械等。

矿石磁选设备分类

干式矿石磁选机:在中国使用较早的干选强磁场磁选机有电磁盘式强磁场磁选机、永磁对辊强磁场磁选机及平板磁选机。用于选黑钨矿、担锭铁矿、钦铁矿及其他稀有金属矿。

湿式矿石磁选设备:为了克服干选强磁选机的缺点,能处理粒级范围较宽的粗粒矿一石,和粒级范围较窄的细粒矿石,根据这一要求,国内外出现了种类繁多的湿选强磁场磁选机,但其基本类型可分为两类,即辊式和环式。

高梯度矿石磁选机:前述湿式磁场磁选机对于分选小于20μm的物料,效果都不好,由于高梯度矿石磁选机械能产生很强的磁力,对于小于20μm的物料也能有效地回收,它可以分选微米级的物料。

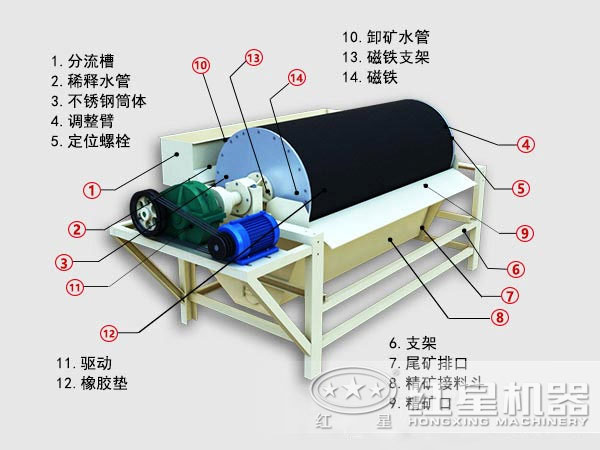

矿石磁选设备结构特点

矿石磁选设备主要由圆筒、磁系、槽体、传动部分四部分组成。圆筒由2-3mm不锈钢板卷焊成筒,端盖为铸铝件,用不锈钢螺钉和筒相连。电机通过减速机,带动圆筒作回转运动。磁系为开放式磁系,装在圆筒内。磁块用不锈钢螺栓装在磁轭的底板上,磁轭的轴伸出筒外,轴端固定有拐臂。扳动拐臂可以调整磁系偏角,调整合适后可以用拉杆固定。槽体的工作区域用不锈钢板制造,机架和槽体的其他部分用普通钢材焊接。

技术参数

型号 筒径(mm) 筒长(mm) 圆筒转速(r/min) 给料粒度(mm) 处理量(t/h) 功率(kw)
CTB6012 600 1200 <35 2-0 10-20 1.5
CTB6018 600 1800 <35 2-0 15-30 2.2
CTB7518 750 1800 <35 2-0 20-45 2.2
CTB9018 900 1800 <35 3-0 40-60 3
CTB9021 900 2100 <35 3-0 45-60 3
CTB9024 900 2400 <28 3-0 45-70 4
CTB1018 1050 1800 <20 3-0 50-75 5.5
CTB1021 1050 2100 <20 3-0 50-100 5.5
CTB1024 1050 2400 <20 3-0 60-120 5.5
CTB1218 1200 1800 <18 3-0 80-140 5.5
CTB1224 1200 2400 <18 3-0 85-180 7.5
CTB1230 1200 3000 <18 3-0 100-180 7.5
CTB1530 1500 3000 <14 3-0 170-280 11
型号 给料粒度
(mm)
处理量
(t/h)
CTB6012 2-0 10-20
CTB6018 2-0 15-30
CTB7518 2-0 20-45
CTB9018 3-0 40-60
CTB9021 3-0 45-60
CTB9024 3-0 45-70
CTB1018 3-0 50-75
CTB1021 3-0 50-100
CTB1024 3-0 60-120
CTB1218 3-0 80-140
CTB1224 3-0 85-180
CTB1230 3-0 100-180
CTB1530 3-0 170-280
