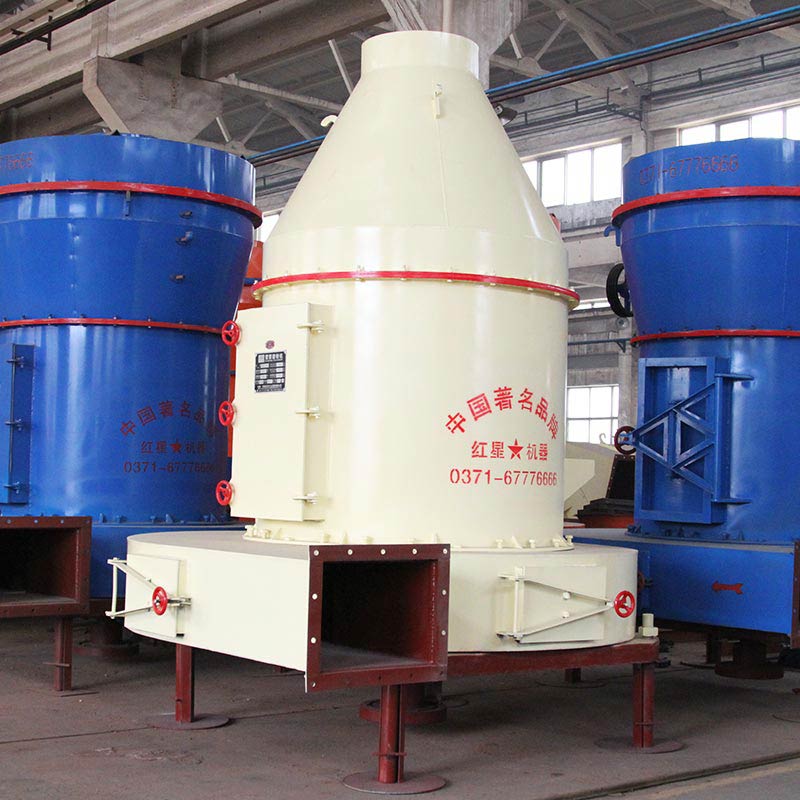

高压微粉磨

高压微粉磨

  • 【进料粒度】
    ≤15-≤25mm
  • 【生产能力】
    0.2-21t
  • 【适合物料】
    长石、滑石、重晶石、大理石、石灰石、碳黑、陶土、高岭土、方解石、石膏等
  • 【应用领域】
    碳酸钙粉碎加工、石膏粉加工、电厂脱硫、非金属矿制粉、煤粉制备等
全国24小时销售热线:0371-67772727
在线咨询

高压微粉磨介绍

高压微粉磨,又名高压磨粉机、高压磨。高压微粉磨(高压磨粉机)解决了超细粉分级难关,主要用于长石、滑石、重晶石、大理石、石灰石、碳黑、陶土等500百余种物料的超细粉加工,细度在500目(25微米 )-2500目(5微米),最细粉为3500目(3.55微米)。

高压磨粉机性能特点

1、独特的设计。主机磨腔内,在梅花架上部设计了1500kg—2000kg的加压装置 ,同等动力下,产量提高10-30%,研磨装置对物料的碾压力提高了800-1500kgf, 成品细度最细可达1000目。

2、物料适用性强,可针对莫氏硬度9.3级以下的各种物料。

3、除尘效果完全达 到国家的标准。

4、磨辊装置采用优质高效的加工工艺,重叠式多级密封保证了良好的密封效果。

5、磨辊、磨环更换周期长,剔除了离心粉碎机易损件更换周期短的弊病。

6、研磨装 置采用重叠式多级密封,密封性能好。

高压微粉磨工作过程

高压微粉磨研磨的物料被破碎后由提升机送入储料仓,再由振动给料机均匀送入主机磨室,后被铲刀铲 起,进入磨辊和磨环之间被碾压揉搓,风机将风吹入磨室内,吹起粉末到分析机内,进行风选,达不到细度又落回重磨,合格细粉则随气流进入成品旋风集粉器,与空气分离从出料口排出即为成品。物 料含有一定的水分,研磨时会产生一定的水汽,以及整个管道由于密封,使一定的外界气体被吸入,使系统循环风量增加,为保证磨机在负压状态下工作,多余的风量进入布袋除尘器净化后 排入大气中。

高压微粉磨结构特征

高压微粉磨主要由主机,鼓风机,超细度分析机,成品旋风积粉器,布袋除尘器及连接风管管道等组成,根据用户需要可以配备 提升机、储料仓、电控柜、给粉机、破碎机等辅助设备。在微粉磨研磨室内,磨辊总成通过横担轴悬挂在磨辊吊架上,磨辊吊架与主轴及铲刀架固定联结,压力弹簧靠拉力杆紧紧的压在磨辊轴承室的悬 臂外端上,以横担轴为支撑点,靠弹簧压力使磨辊紧紧压在磨环内圆表面上,当电机通过传动装置转动时,装在铲刀架上的铲刀与磨辊同步转动,磨辊在磨环内圆表面上滚动的同时绕自身转动,分析机 通过电机传动装置带动分析机叶轮旋转,其分析机的速度调整决定出粉细度。

技术参数

    参数 型号 微粉93 微粉92 微粉87 微粉76 微粉66
进料粒度(mm) ≤25 ≤25 ≤20 ≤20 ≤15
成品粒度(mm) 0.125-0.010 0.125-0.033 0.125-0.010 0.125-0.033 0.125-0.010
不同物料细度班产量(t) 0.8-12 0.6-10 0.4-8 0.3-6 0.2-4
中心轴转速(r/min) 140 148 160 170 180
磨环直径(mm) 1006 973 907.5 850 725
磨辊直径(mm) 300 300 270 250 210
磨辊高度(mm) 160 160 150 150 150
主机电机 Y225M-8-30 Y225M-8-22 Y225M-8-22 Y225S-8-18.5 Y225M-8-15
风机电机 Y180M-2-22 Y180L-4-22 Y160L-4-18.5 Y160L-4-15 Y160L-4-11
分析器电机 YCT180M-4A-4 YCT180M-4A-4 YCT180M-4A-4 YCT160-4B-3 YCT160-4B-3



  参数
型号
进料粒度
(mm)
成品粒度
(mm)
微粉93 ≤25 0.125-0.010
微粉92 ≤25 0.125-0.033
微粉87 ≤20 0.125-0.010
微粉76 ≤20 0.125-0.033
微粉66 ≤15 0.125-0.010
