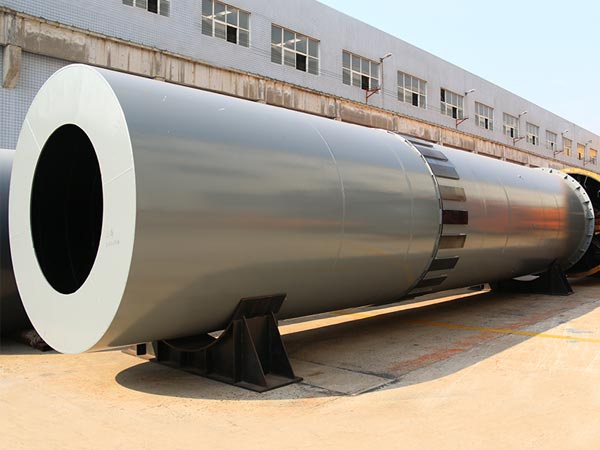

尾煤烘干机

尾煤烘干机

  • 【圆筒转速】
    9-135t
  • 【生产能力】
    1.9-76t/h
  • 【适合物料】
    尾煤、原煤、浮选精煤、混合精煤等物料
  • 【应用领域】
    适用于选矿行业中各种金属精矿、废渣、尾矿等物料的干燥
全国24小时销售热线:0371-67772727
在线咨询

尾煤烘干机介绍

尾煤是经过浮选剩下的煤,含有大量岩石成分,是品质较差的煤。也有把内蒙古东胜地区的煤种称尾煤,是对褐煤、长焰煤、不粘煤等煤质化程度比较低、发热量不高的几种煤的俗称,针对尾煤的特性,我司开发的尾煤烘干机系统很好的解决了这个问题,可以通过干燥提质,改善提升尾煤的热值,扩大运输半径。

煤炭加工的深度和广度都在快速开展,尾煤的产量明显上升,如何进步尾煤的附加值,尾煤的综合应用已成为迫切需求研讨的问题。应运而生的尾煤烘干行业在近几年兴起,技术的改造和完善使尾煤的烘干处置完成了工业化、自动化。我司的尾煤烘干机系统工艺由打散料仓、热风的制备、干燥主机、除尘系统和控制系统等组成。该设备工艺采取了将压滤尾煤先破碎分散然后再热力干燥的新技术,使煤泥的处理实现了连续化、工业化,经该工艺处理后煤泥的水分可从25%~28%降到12%左右,由于在该工艺中引入了预打散装置,煤泥的干燥效率得到了大大的提高。

尾煤烘干机性能特点

1、高效节能:干燥(烘干)机热损失小,热效率高;热源采用煤粉燃尽率高达99%的煤粉热风炉,换热效果好,效率高,比传统燃煤热风炉节煤30---50%;可采用烘干过程产生的褐煤粉作为燃料,极大的降低了燃料成本。

2、新型给料和排料系统:根绝了滚筒枯燥机给料梗塞、不连续、不平均和返料等现象,降低了除尘系统的负荷;

3、降低动力损耗:尾煤烘干机采用“调心式托轮安装”,使托轮和滚圈的配合永远呈线性接触,从而大大降低了磨损和动力损耗;

4、安全性高:给排料独特密封结构无漏风现象,彻底解决了密封难点,实现了全程无氧化负压运行,杜绝了褐煤燃烧及发生爆炸的可能性,运行安全可靠。

5、热效率更高:尾煤烘干机采用逆流枯燥方式,烟气与湿物料由同一侧进入枯燥机,能够应用高温烟气取得很高的蒸发强度,枯燥机出口温度低,热效率高;

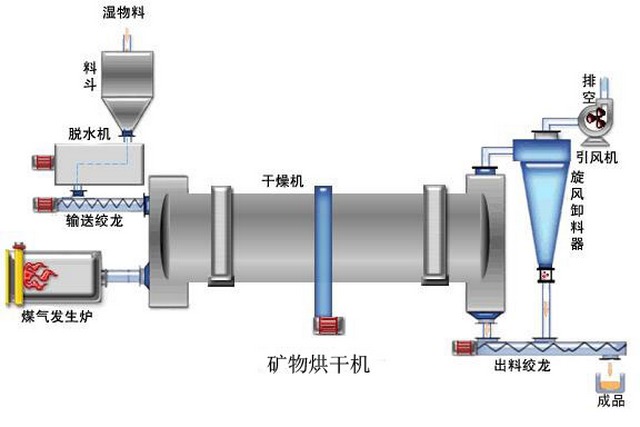

尾煤烘干机工作原理

尾煤烘干机是利用高速流动的热气流,使湿淀粉悬浮在其中,在气流流动的过程中进行干燥,具有传热系数高、传热面积大,干燥时间短等特点。气流干燥也称“瞬间干燥”是固体流态化中稀相输送在干燥方面的应用。该法是使加热介质和待干燥固体颗粒直接接触,并使待干燥固体颗粒悬浮于流体中,因而两相接触面积大,强化了传热传质过程,广泛用于散状物料的干燥单元操作。

技术参数

规格(m)
(直径×长度)
筒体容积
(m³)
生产能力
(t/h)
安装斜度
(%)
最高进气温度
(℃)
主电动机
(kw)
总重量
(t)
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135

间接传热烘干机

    筒径×筒长   项目 外筒内径(mm) 内筒内径(mm) 筒体长度(m) 筒体容积(m³) 筒体斜度 扬料板型式 最高进气温度(℃) 外形尺寸(m)
Φ1.5×15m 1500 500 15 20.27 3-5% 升举式 850 16.2×2.7×2.7
Φ1.5×17m 17 22.97 18.2×2.7×2.7
Φ1.5×19m 19 25.68 20.0×2.9×2.9
Φ1.8×21m 1800 650 21 35.91 3-5% 升举式 850 22.5×2.7×2.7
Φ1.8×23m 23 39.33 24.5×2.9×2.9
Φ1.8×25m 25 42.75 26.5×2.9×2.9
Φ2.2×21m 2200 800 21 58.10 3-5% 升举式 850 ----
Φ2.2×23m 23 63.61
Φ2.2×25m 25 69.15
规格(m)
(直径×长度)
生产能力
(t/h)
最高进气温度
(℃)
Φ1.2×8.0 1.9-2.4 700-800
Φ1.2×10 2.4-3.0 700-800
Φ1.5×12 4.5-5.7 700-800
Φ1.5×14 5.3-6.6 700-800
Φ1.5×15 5.7-7.1 700-800
Φ1.8×12 6.5-8.1 700-800
Φ1.8×14 7.6-9.5 700-800
Φ2.2×12 9.7-12.2 700-800
Φ2.2×14 11.4-14.2 700-800
Φ2.2×16 13.0-16.2 700-800
Φ2.4×14 13.5-16.9 700-800
Φ2.4×18 17.4-21.7 700-800
Φ2.4×20 19.3-24.1 700-800
Φ2.4×22 21.2-26.5 700-800
Φ2.6×24 27.2-34.0 700-800
Φ3.0×20 30.1-37.7 700-800
Φ3.0×25 37.7-47.1 700-800
Φ3.2×25 42.9-53.6 700-800
Φ3.6×28 60.8-76.0 700-800

间接传热烘干机

    筒径×筒长
  项目
内筒内径
(mm)
最高进气
温度(℃)
Φ1.5×15m 500 850
Φ1.5×17m
Φ1.5×19m
Φ1.8×21m 650 850
Φ1.8×23m
Φ1.8×25m
Φ2.2×21m 800 850
Φ2.2×23m
Φ2.2×25m
